Neonröhren mit LED Röhren ersetzen
Das ist kein Hexenwerk und relativ einfach.
Vorteile von LED:
50% Energieersparnis
heller als Neon.
flackerfreier Betrieb.
Energiereiche Impulse bei Ausschalten vermeiden.
Es ist möglich eine bestehende Leuchtstoffröhrenlampe mit einem Kurzschlußstarter in Betrieb zu nehmen.
Es funktioniert aber ich rate dringend davon ab.
Vergesst alles was über den Einsatz von Blindstartern erzählt wird.
Das ist alles Unfug!
Droseln und Kondensatoren haben bei LED Betrieb keine nötige Funktion mehr und
können im Ernstfall erhebliche Säden an anderen Geräten im Stromnetz verursachen.
LED Röhren funktionieren ohne jede Außenbeschaltung.
Hier die Eckpunkte die man beachten sollte.
Die vorhandenen Vorschaltgeräte in der Leuchte, Droseln und Kondensatoren, müssen komplett deaktiviert werden.
Die vorhandene Innenbeschaltung (Tandem... ist völlig egal) einfach alles rauszwicken und entsorgen.
Wichtig:
E ist immer darauf zu achten dass bei Arbeiten im Stomnetz die Sicherung des Gerätes im Schaltschrank ausgeschalten ist!
Leitungen an Droseln, Starterhaltern und Kondensatoren werden abgeschitten.
Die Drähte bitte nicht an den Lampensockeln abschneiden!
Alle nicht benötigten Geräte werden wenn möglich ersatzlos entfernt.
Alle unnötige Drähte entfernen.
Dann die Leuchte nach den angegebenen Schaltplan neu verdrahten.
Im allgemeinen braucht mach dazu ca. 50cm Draht pro Leuchtmittel und 2 WAGO Verbinder.

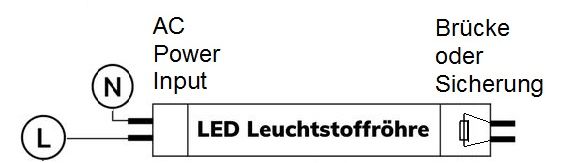

Sehen wir uns die Beschaltung einer LED Röhre an:
Auf einer Seite ist der AC Eingang und auf der anderen Seite ist eine Brücke oder eine Sicherung.
Nun zu der Beschaltung der Sockel.

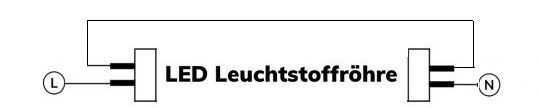

Die richtige Verdrahtungs-Beschaltung:
L und N werden auf beide Sockel verteilt.
Die offenen Kontakte werden mit einer Drahtbrücke verbunden.
Die Ausrichtung der Kontakte ist völlig egal.
Wichtig ist nur dass L und N auf unterschiedlichen Seiten angeklemmt wird.
Vorteil: dieser Beschaltung
Mit dieser Beschaltung kann das Leuchtmittel ohne Schaden
in beliebiger Position montiert werden.

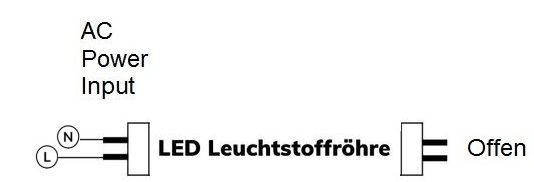

Die einfache Verdrahtungs-Beschaltung:
AC auf einer Seite anschließen.
Das funktioniert, aber nicht ohne erheblichen Nachteil.
Ich rate aber dringend davon ab!
Ich bin mir nicht sicher ob diese Variante nur unerwünscht
oder bei uns verboten ist.
Tatsächlich werden Leuchten mit dieser Beschaltung bei uns verkauft.
Diese Konstruktion hat den Vorteil dass die Verdrahtung ohne Nachdenken ganz schnnell geht.
Ich rate aber dringend von dieser Verdrahtungs-Beschaltung ab!
Der Nachteil diesser Schaltung:
In der Lampe muss die AC Seite dokumentiert werden (Aufkleber)
Steckt man das Leuchtmittel verkehrt herum an,
brennt die Sicherung des Leuchtmittels durch oder die Sicherung im Anschlußkasten löst aus.
In disem Fall ist das Leuchtmittel in der Standard-Beschaltung nicht mehr brauchbar.
In der einfachen Verdahtungsvariante wird das Leuchtmittel nach umdrehen noch funktionieren.
Aus rechtlichen Gründen distanziere ich mich vorsorglich jetzt schon von diesen Tipps.
Vorstehendes ist nur die Beschreibung wie ein Umbau gehen kann.
Jeder, der seine Leuchttofflampen umbaut, ist selbst dafür verantwortlich.
Das ist die Aufgabe eines Elektikers.
Ich übernehme keine Haftung! Alles ohne Gewähr.
Ich fordere niemanden auf seine Leuchttofflampen umzuzurüsten.
